不锈钢金属软管

  • 不锈钢金属软管

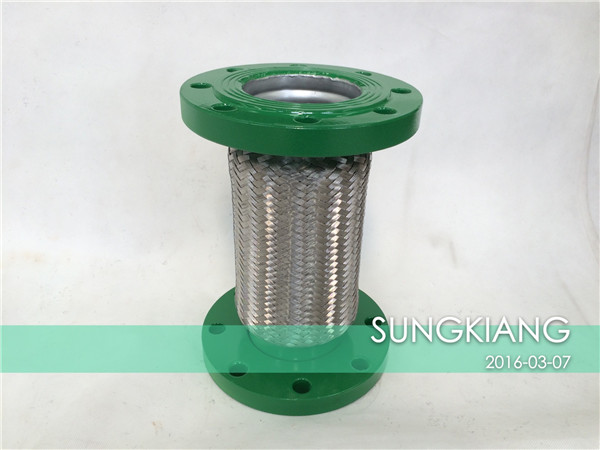

JTW型不锈钢金属软管

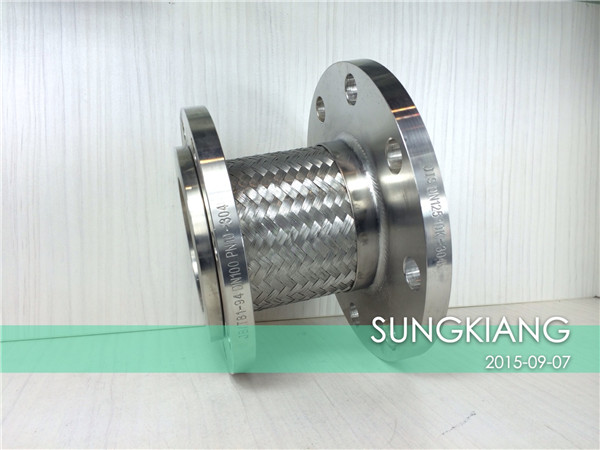

异径法兰不锈钢金属软管:
不锈钢金属软管

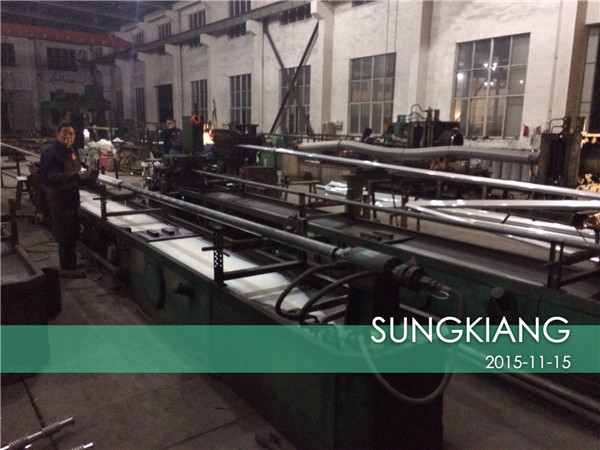

上海淞江JTW不锈钢金属软管打波现场:
不锈钢金属软管

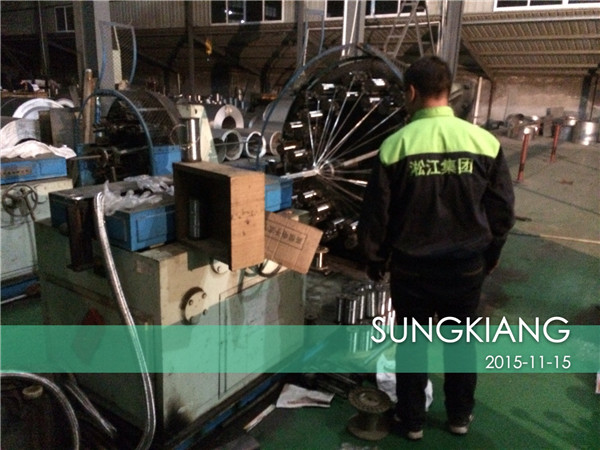

上海淞江不锈钢金属软管编网现场:
不锈钢金属软管

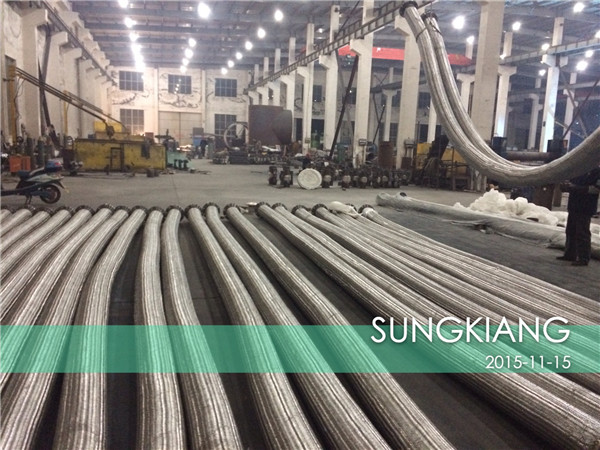

上海淞江为油厂油码头配套加长型不锈钢金属软管生产现场:
不锈钢金属软管

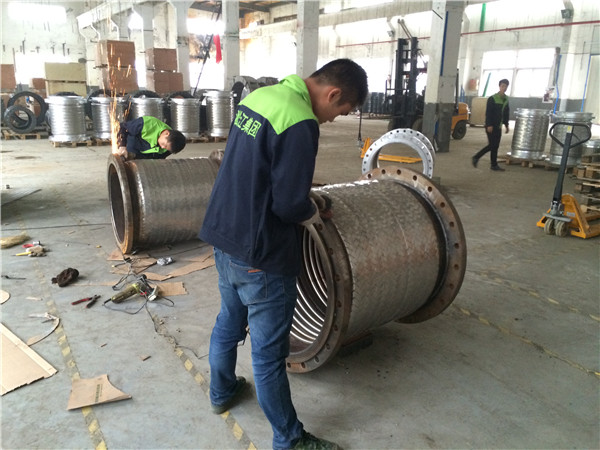

JTW金属软管生产现场生产现场:
金属软管生产现场

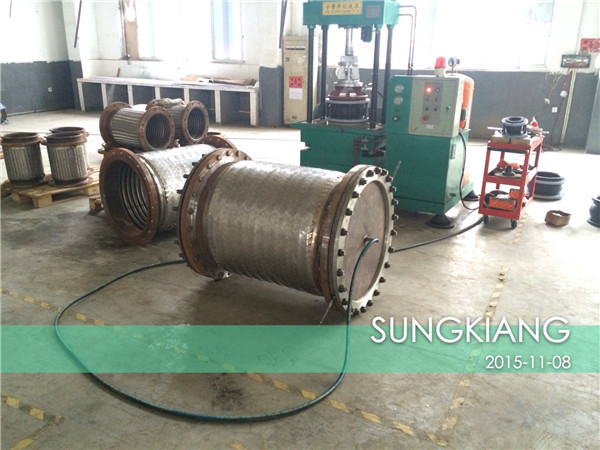

不锈钢金属软管试压现场:
不锈钢金属软管

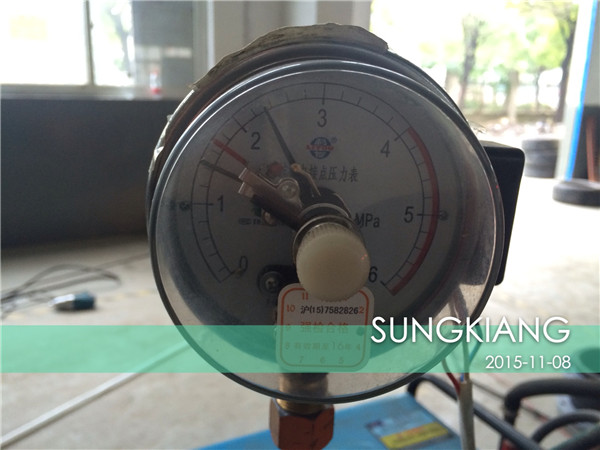

上海淞江不锈钢金属软管压力检测:25kg
不锈钢金属软管

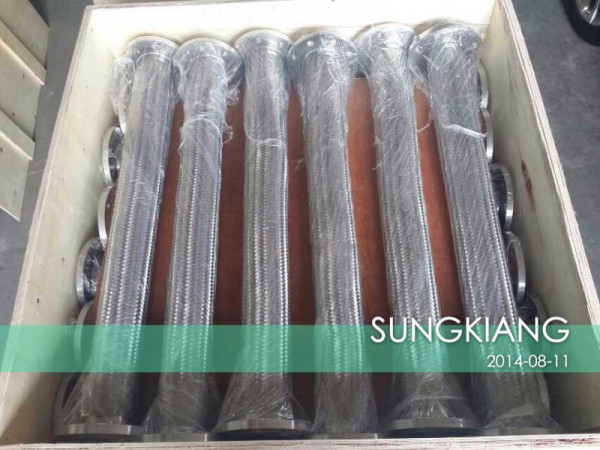

发往沙特海水淡化项目的不锈钢金属软管:
口径:DN80mm
长度:1000mm
压力:PN16
材质:不锈钢304
不锈钢金属软管

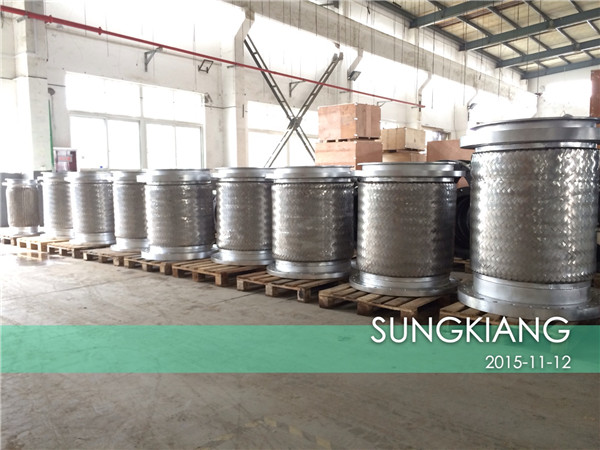

发往印尼金光集团OKI造纸厂项目的不锈钢金属软管:
口径:DN250~DN1000mm
压力:PN16
长度:800~1200mm
材质:不锈钢304
不锈钢金属软管

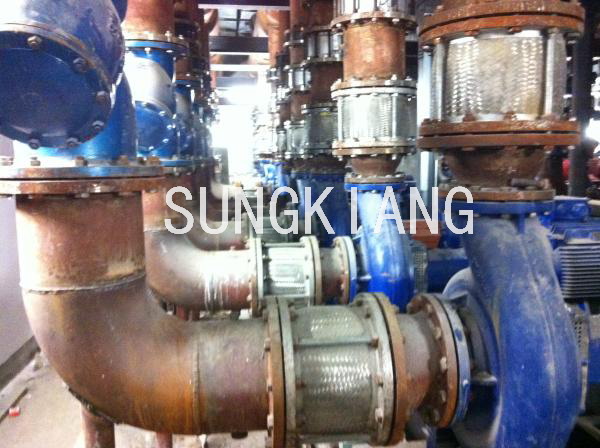

上海淞江不锈钢金属软管在无锡恒隆广场暖通系统的安装案例:
不锈钢金属软管

一、金属软管介绍:
金属软管是现代工业设备连接管线中的重要组成部件。金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管,规格从3mm到150mm。小口径金属软管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护。金属软管产品包括输吸油胶管、蒸气胶管、喷砂胶管、输吸酸碱胶管、食品胶管、吹氧胶管及各种异型胶管等。广泛应用于机械、化工、石油、冶金、食品等行业。耐压金属软管的压力范围是多少:软管的压力范围一般为PN0.6―32.0Mpa。最高达42.0MPa。 金属软管是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织。

二、金属软管使用说明:
1、管道的安装应力,在复杂的管路系统中,常常出现由于空间位置条件的限制,造成安装工作上的种种困难:成型的管子装不上去;弯过去、正过来,凑合装上去的管子,将不可避免地产生局部的冷校正。根据管子通径和现场的具体情况不同,冷校正量从几毫米至几十毫米,有的达数百毫米。实践证明,该量越大,其内应力也就越高,这些残留在管路系统中的安装应力,无疑地是极大隐息。由于可以随意弯曲并在额定弯曲半径条件下弯曲所产生的内应力极小,所以,它能给安装工作带来极大的方便,对管路系统的安全运行也起着一定的保障作用。这是某些管路系统必须使用金属软管的主要原因。
2、补偿管道位置,金属软管良好的综合性能在此得到充分地体现。在一般工业领域中,除压力、温度之外,还常常存在着一些如疲劳、腐蚀、振动、压迫、冲击等苛刻的条件,在这样的情况之下,用来补偿管道的位置移动是最合适的了。
3、吸收振动某巨型建筑,大厅内空调是由固定在地下室的6FWB机组提供的。机组振动通过连接管道这个桥梁,一直传到地面大厅内,噪音值达45dB。在这样的环境中,人们总觉得有一种不适之感。改进设计后,在连接管道上串接了金属软管,不仅吸收了部分由机组振动所产生的噪音,管系中流体脉动所产生的噪音也被吸收了不少,此时,地面大厅内噪音值仅为33dB,大大地改善了厅内的环境。
能够吸收振动,它不仅可以提高系统疲劳破坏的能力,还可以达到降低噪音之效果。某些管路系统采用金属软管,原因就在于此。

三、金属软管性能介绍:
由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围极广,为 -196—600 度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。
1.金属软管整体采用1Cr18Ni9Ti不锈钢材料制成,具有较强的耐腐蚀能力。
2.软管管体为薄壁不锈钢管体液压成形,具有较强的柔韧性、伸缩性、弯曲和抗振能力强、编织网套的加强保护、使之具有更高的承压能力。
3.软管两端的连接还可制成除螺纹、法兰标准之外的其他连接方式,方便连接和使用。
4.该产品不仅适于与旋转接头的配套,而且广泛用于多种流体介质输送的软性连接。耐腐蚀、耐高温、耐低温(-196℃~+420℃),重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。

四、金属软管优点:
1、金属软管节距之间灵活软管,弯曲半径小。
2、金属软管有较好的伸缩性,无阻塞或僵硬。
3、金属软管单位重量轻、口径一致性好。
4、金属软管柔软性、重复弯曲性、挠性好。
5、金属软管耐腐蚀性、耐高温性好。
6、金属软管防鼠咬、耐磨损好,防止内部电线受到磨损。
7、金属软管耐弯折、抗拉性能、抗侧压性强。
8、金属软管柔软顺滑、易于穿线安装定位。
9、金属软管配套的软管接头多,容易同仪器设备连接。

五、金属软管链接方式:
1、螺纹式: 通径为50毫米以下的金属软管的接头,在承受较高工作压力的情况下,多以螺纹式为主,当拧紧螺纹以后,两个接头上的内、外锥度面紧密配合,实现密封。锥角 一般为60度,也有用74度的。该结构密封性好,但安装时必须保证两个对接件的同心度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题,也可以 将接头设计成锥面与球头的配合。
2、法兰盘式:通径为25毫米以上的金属软管的接头,在承受一般工作压力的情况下,以法兰盘式为主,它以榫槽配合的形式进行密封。可沿径向转动,也可沿 轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好,但加工难度大,密封面容易碰伤。在需要快卸的特殊场合,可以将固紧螺栓通过的 孔划开,制成快卸式法兰盘。
3、快速式:通径为100毫米以下的各种金属软管的接头,在要求快速装卸的使用条件下,一般采用快速式。它常用氟塑料或特种橡胶制成的“O”形密封圈 密封。当手把搬动一定的角度以后,相当于多头螺纹的爪指被锁紧;“O”形密封圈被压得越紧,其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合 最为适宜。在几秒钟的时间内,不需配用任何专用工具,就可以对接或拆开一组接头。

六、安装方法
虽然金属软管可压缩也可拉伸,但是如果不按正确位置安装,则会很快断裂,降低使用寿命。
软管可以水平安装,也可以垂直安装或斜向安装,最理想的状态是垂直安装,同时应避免安装在车轮附近,必要时可以加装挡板。
一般可把金属软管分为3种长度:第1种是压缩长度,即把软管压缩到极限位置时的长度;第2种是安装长度,这是处于最大位移量的一半的中间位置时软管的长度;第3种是拉伸长度,软管被拉伸到最大极限时的长度。
软管安装时应将软管处于中间位置,即所谓安装长度。在此位置安装状态下,软管受到轴向载荷时可以有2个移动方向,否则若只能向1个方向移动,将会影响金属软管的强度,降低使用寿命。
在实际安装过程中,考虑到用尺子按计算结果去量软管长度再进行安装可能会影响生产效率,国外有些生产商把尺子直接装在软管上,安装完后把尺子剪掉。
1、在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。
2、施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧伤金属软管。
3、严禁金属软管扭曲安装。
4、不应沿金属软管根部弯曲,不应有死弯。
5、所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM
6、严格安装图示正确安装方式安装。(见安装指南)
7、严禁机械损伤法兰密封面。

工程案例:无锡恒隆广场项目,长春宽城万达广场项目。

不锈钢金属软管
